SL1021A
    发布时间: 2018-11-22 11:33
系列: SL1021A
技术: 等离子气体保护器 (GDT)

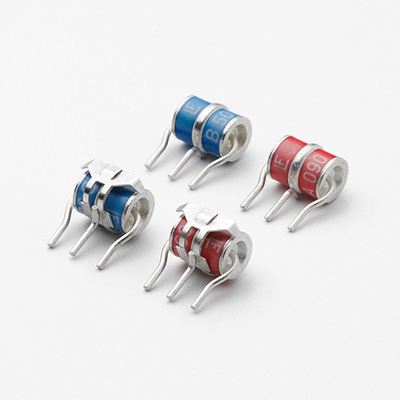

SL1021A 系列 - 三端子中等负荷等离子气体过压保护器 (GDT)

SL1021A 系列在抑制 100 伏/μS - 1 千伏/μS 的快速瞬变 (很可能来自诱导雷电扰动) 时性能极佳。SL1021A 系列的电容值也极低 (通常为 1 皮法或更低)，它的优化内部几何结构在高频上提供低插入损失，因此是宽频带设备的理想保护器件。这些器件非常强健，能够转移 10,000A 脉冲而不会造成破坏。

特性

.  对快速瞬变的出色响应能力。

.  超低电容。

.  通过 IEC 61000-4-5 定义的 10 KA 浪涌测试

.  通过 IEC 6100-4-5 定义的 20 KA 单脉冲浪涌测试

.  可用于热故障安全选件 (部件后添加了 'F' 后缀)

.  符合 RoHS 要求

应用

.  宽频带设备。

.  ADSL 设备。

.  XDSL 设备。

.  卫星和有线电视设备。

通用电信设备。

SL1021A

SL1021A系列对于100V/µS至1KV/µS的快升瞬态电压具有极佳的抑制性能，此类瞬态电压很可能来自电感雷击干扰。 SL1021A系列的电容值也极低（通常为1pF或更低），经优化设计的内部几何结构可在高频时提供低插入损失，因此是宽带设备的理想保护装置。 此类器件功能非常强大，能够转移10,000A的脉冲电流而不会造成损坏。

功能与特色:

  • 低插入损失
  • 对快速上升瞬态电压具有出色的响应能力
  • 超低电容
  • 根据IEC 61000-4-5规定进行测试，在8/20µs脉冲下具有10KA的浪涌性能
  • 根据IEC 61000-4-5规定进行测试，在8/20µs脉冲下具有20,000A单脉冲浪涌性能
  • 可提供热故障安全型选件（产品号后缀为'F'）
  • 符合RoHS标准

应用:

  • 宽带设备
  • ADSL设备
  • XDSL设备
  • 卫星和有线电视设备
  • 分离器
  • 普通电信设备
产品号 V最小火花 V额定火花 V最大火花 最大 最大 电容 8/20μs时的脉冲 AC 直流 电极 故障安全模式 装配 MSL
（V） （V） （V） 脉冲 脉冲 (Co) (pF) 放电电流（kA） 放电 保持电压
击穿电压 击穿电压 电流 （V）
@ 100V/μs @ 1kV/μs （A）
（V） （V）
SL1021A090C 70 90 120 550 700 1 10 10 52 3 否 焊接 MIL-STD-750D/1021
SL1021A090R 70 90 120 550 700 1 10 10 52 3 否 插入式 MIL-STD-750D/1021
SL1021A090RF 70 90 120 550 700 1 10 10 52 3 是 插入式 MIL-STD-750D/1021
SL1021A090RG 70 90 120 550 700 1 10 10 52 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A090RS 70 90 120 550 700 1 10 10 52 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A090RG
SL1021A090T 70 90 120 550 700 1 10 10 52 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A200C 150 200 250 350 450 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A200R 150 200 250 350 450 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A200RF 150 200 250 350 450 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A200RF-035 150 200 250 350 450 1.5 5 5 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A200RG 150 200 250 350 450 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A200RS 150 200 250 350 450 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A200RG
SL1021A200T 150 200 250 350 450 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A230C 184 230 276 350 500 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A230C-003 195 230 265 350 800 5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A230CF 184 230 276 350 500 1 10 10 135 3 是 焊接 MIL-STD-750D/1021
SL1021A230R 184 230 276 350 500 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A230RF 184 230 276 350 500 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A230RF-032 184 230 276 350 450 1.5 5 5 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A230RF
SL1021A230RG 184 230 276 350 450 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A230RS 184 230 276 350 450 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A230RF
SL1021A230T 184 230 276 350 450 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A230X 184 230 276 350 450 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A250C 200 250 300 400 600 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A250N-030 200 250 300 450 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A250N 200 250 300 450 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A250R 200 250 300 400 600 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A250RF 200 250 300 400 600 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A250RG 200 250 300 400 600 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A250RS 200 250 300 400 600 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A250RG
SL1021A260C 210 260 310 420 600 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A260R 210 260 310 420 600 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A260RF 210 260 310 420 600 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A260RG 210 260 310 420 600 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A260RS 210 260 310 420 600 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A260RG
SL1021A260T 210 260 310 420 600 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A300C 240 300 360 450 650 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A300C-004 230 300 400 800 5 5 5 135 3 否 焊接 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A300R 240 300 360 450 650 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A300RF 240 300 360 450 650 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A300RG 240 300 360 450 650 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A300RS 240 300 360 450 650 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A300RG
SL1021A350C 280 350 420 500 700 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A350N-036 280 350 420 700 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A350N 280 350 420 700 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A350R 280 350 420 500 700 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A350RF 280 350 420 500 700 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A350RG 280 350 420 500 700 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A350RS 280 350 420 500 700 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A350RG
SL1021A350T 280 350 420 500 700 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A400C 320 400 480 550 800 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A400R 320 400 480 550 800 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A400RF 320 400 480 550 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A400RG 320 400 480 550 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A400RS 320 400 480 550 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A400RG
SL1021A420C 345 420 500 600 800 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A420R 345 420 500 600 800 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A420R-040 336 420 504 800 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A420R
SL1021A420RF 345 420 500 600 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A420RG 345 420 500 600 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A420RS 345 420 500 600 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A420RG
SL1021A450C 360 450 540 650 800 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A450R 360 450 540 650 800 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A450RF 360 450 540 650 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A450RG 360 450 540 650 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A450RS 360 450 540 650 800 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A450RG
SL1021A500C 400 500 600 700 900 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A500CF 400 500 600 700 900 1 10 10 135 3 是 焊接 MIL-STD-750D/1021
SL1021A500N-036 400 500 600 1000 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A500N 400 500 600 1000 1.5 5 5 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A500R 400 500 600 700 900 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A500RF 400 500 600 700 900 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A500RG 400 500 600 700 900 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A500RS 400 500 600 700 900 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A500RG
SL1021A500T 400 500 600 700 900 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
SL1021A500X 400 500 600 700 900 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A500Y 400 500 600 700 900 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A600C 480 600 720 850 1000 1 10 10 135 3 否 焊接 MIL-STD-750D/1021
SL1021A600R 480 600 720 850 1000 1 10 10 135 3 否 插入式 MIL-STD-750D/1021
SL1021A600RF 480 600 720 850 1000 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
SL1021A600RG 480 600 720 850 1000 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2015 -02-01
SL1021A600RS 480 600 720 850 1000 1 10 10 135 3 是 插入式 MIL-STD-750D/1021
已淘汰: 2009 -04-03
更换为:SL1021A600RG
产品详细PDF：
Gas Discharge Tubes SL1021A Datasheet


SL1021A.pdf
